Teknik Mesin

MastercamX5

A. Membuka Aplikasi MastercamX5

     1. Pastikan pc anda memiliki aplikasi mastercamX5

     2. klik 2x pada aplikasinya

     3. Maka akan muncul tampilan seperti berikut

gambar.1

gambar.2

B. Menggambar pada MastercamX5

gambar.3

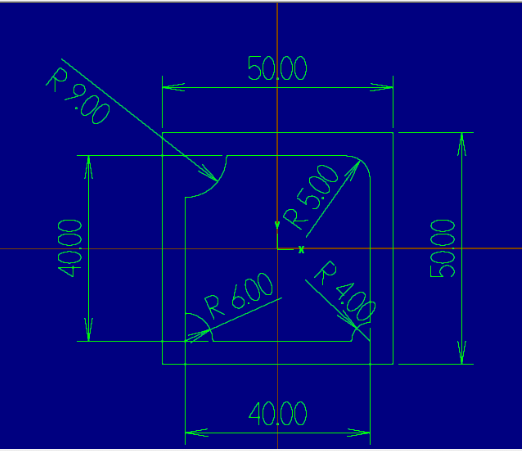

     1. Gambar diatas adalah jobsheet yang akan kita gambar di mastercamX5

     2. Langkah pertama, Klik tombol F9 sampai titik koordinat muncul

     3. Klik Rectangle pada titik tengah koordinat

     4. Klik Origin agar benda kerja berada pada titik tengah koordinat

     5. Isilah Width = 50 & Height = 50 pada kolom ukuran tersebut

     6. Isilah Width = 40 & Height = 40 pada kolom ukuran tersebut

     7. Klik Fillet lalu isilah R=5 pada kolom ukuran dan klik dua garis yang ingin di fillet

     8. Klik Circle lalu isilah R=9 pada kolom ukuran dan Trim lah garis yang tidak                         diperlukan maka akan muncul tampilan seperti berikut

gambar.4

     9. Klik Circle lalu isilah R=6 dan R=4 pada kolom ukuran dan Trim lah garis yang                  tidak diperlukan maka akan muncul tampilan seperti berikut.

gambar.5

C. Membuat Program Pada MastercamX5

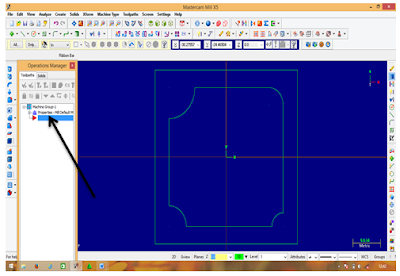

     1. Klik Machine Type - Mill – Default ,maka akan muncul tampilan seperti berikut :

gambar.6

     2. Klik Properties – Stock Setup – Bounding Box – Isi Z = 2

     3. Klik Toolpats – Contour – pilih Chain – Klik garis yang ingin di contour– ok ,               maka akan muncul tampilan seperti berikut:

gambar.7

     4. Klik Tool – Filter – Pilih tool Endmill – Select Library Tool – Pilih Tool 10

     5. Klik Cut Parameters – Ubah Compensation Direction Menjadi Right

     6. Klik Depth Cuths – Isi Max Rough Step = 2

     7. Klik Lead In/Out – Klik Centang paling atas agar Lead In/Out Non aktif

     8. Klik Multi Passes – Rough – isi Number = 2

     9. Klik Linking Parameters – Pilih semua menjadi Absolute – isi Depth = -10

    10. Klik OK , maka akan muncul tampilan seperti berikut :

gambar.8

     11. Klik Verify Untuk melihat Simulasi

     12. Berikut tampilan program 3D

gambar.9

D. Menyimpan File Kerja

     1. Klik file

     2. Lalu klik save

     3. Kemudian ajan muncul tampilan sebagai berikut:

     4. Klik folder baru, untuk memudahkan mencari file kita kapan pun

gambar.10

     1.  Lalu buatlah nama file seperti yang kita inginkan

     2.  Lalu klik tanda save ataupun tanda centang

E. Menampilkan Program Perintah

     Untuk menampilkan program perintah dari gambar adalah:

     1. Klik icon pos selected operation

     2. Lalu akan muncul sperti gambar

gambar.11

     3. Lalu Klik tanda centang

     4. Kemudian akan muncu lagi folder

gambar.12

     5. Isilah nama file yang sam dengan nama file program anda sebelumnya

     6. Setelah itu klik tanda centang atau tanda benar

     7. Berikut adalah hasil dari program file tersebut

gambar.13

F. Menyimpan Program

     1. Klik file

     2. Lalu tekan save

     3. Pilih ketempat yang kita inginkan agar mudah untukdi transfer ke mesin cnc yang                    ingin kita operasikan

     4. Lalu klik centang

sekian dan terima kasih(30/03)
